Feux stop sur top case

[tonivaranoire]

Bon voila l’idée ma pris de rajouter un feux stop sur mon top case je sais bien qu’un kit existe mais comme je suis bricoleur voici ce que je fais
Pour commencer le top case avant démontage


Le feu stop donc je vais récupérais les pièces nécessaire


Pour commencer démontage de la partie orange réfléchissante qui tien par 5 vis a l’intérieur






Le feu stop démonté avec les trois pieces donc je vais me servire
1 :le fils pour la masse
2 : le support d’ampoule
3 : la lamelle pour le contacte sur le culot des ampoules qui sera coller dans le fond


Essais du support j’ai du le recouper car il était trop long


Mis en place de la lamelle de contact culot ( ) coller avec du double face


Pour le contact du couvercle j’utilise des fiche banane que j’ai récupérais


Apres avoir percé le couvercle (l’emplacement est déjà marque vu qu’il excite un kite)
Je mets en place les fiches

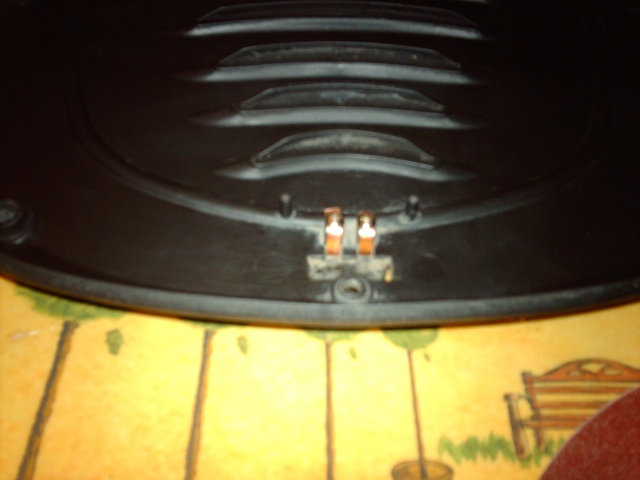

Avec des chute de cuivre je me suis fait deux lamelle pour effectuer le contact sur la partie inferieur du top case (emplacement déjà prévu d’avance toujours pour le kit ) que j’ai adapter


Sur cette photos on voit les deux fils qui sont souder sur les fiches banane l’un va sur la lamelle autre est souder sur le fils de masse l’autre


Apres avoir percer deux trous sur le support d’ampoule et contrepercer le top case mise en place du support


Remise en place de la partie déflecteur voila ce que sa donne plus foncer qu’avant la ou il y a les ampoules


Essais avec une grosse pile de 9V (ampoules 12v)voila ce que sa donne avec 2 ampoules puis 3(sera nettement mieux avec du 12V)



Voila pour le moment le reste plus tard il me reste a faire les contacte sur le top case et le support
Pour la continuité entre le toc case et le support j’ai déjà mon idée ,je mettrais la suite des que sa sera fait

[pertinou]

Sympa comme tuto, j'avais pensé me faire un montage dans ce genre, mais, au final, vu que je mets très rarement mon top case... (comme toi d'ailleurs, tu devrais le néttoyer un peu...)

[Did Cactus]

Sympa comme tuto, j'avais pensé me faire un montage dans ce genre, mais, au final, vu que je ne freine que rarement

[pierreblc]

C'est du beau travail !
Remarque: tu avais aussi la solution de changer le top case

[nounours44ans]

beau travail toni

[tonivaranoire]

ce soir la suite donc premiere chose laver le top case (il parait qu'il etait sale) demontage du dessus de la platine support top case


mis en place des vis qui vont tenir les lamelles en cuivre


fabrication des lamelles et mis en place



les deux lamelles a leur place vue du desus

vue du desous


pour le contacte du top case sur les lamelles j'ai reccuperais sur une vielle douille pour ampoule a baillonette les deux contact du fond qui sont sur ressort que j'ai passer par deux trou pour assurer le contact sur mes lamelle quand le top case serra posé sur sont support


top case monter sur sa platine j'ai mis un bout de fils qui va me permetre de raccorder la platine au feux stop de la vara et qui pour le moment me sert aux essais


essais dans le noir sans flach sa donne si avec sa on voit pas que je freine (j'hesite entre le coupler avec les freins ou avec les feux ?? )


la l'interieur entièrement protegé au niveau de mes contacts


pendant que j'y etais et vue que la bande reflechissante etais abimé voire dechirer cote droit du a deux chute (a l'arret) pourqu'oi pas le changer du coup avant


maintenant sa donne sa


voila prochaine etape remonter la platine ,raccorder le fil de masse et le fil sur le feux stop ou feux faire les essais et prendre les dernieres photos monté sur ma belle

[landtoine]

beau boulot!!

[pierreblc]

voila prochaine etape remonter la platine ,raccorder le fil de masse et le fil sur le feux stop ou feux faire les essais et prendre les dernieres photos monté sur ma belle

....tu as bien travaillé, féloches

[tonivaranoire]

bon pour commencer la bande réfléchissante que j'ai mis hier me plait pas donc voici la nouvelle



après avoir remonter le dessus de la platine et avoir câbler le support
voici les résultats
lumière du garage allumée


avec flach dans le noir juste les feux stop on voit bien que la bande reflechissante fait bien sont boulot


sans flach la dans le noir juste le feux


la avec feux stop


si avec sa on me dit que l'on ma pas vue freiner je saurais plus quoi faire

[pierreblc]

Bon, tu pourras toujours mettre un gyro à la place des leds

[tonivaranoire]

Bon, tu pourras toujours mettre un gyro à la place des leds

Gyro a la place de quelle leds car la je vois pas ou

[nounours44ans]

la c est sur on va te voir dans la nuit de derriere

[teteuf_76]

super! bon boulot............

[did31]

bon aller vu que tu as nettoyé ton top case tu peux aller rejoindre les tutos

[Daft]

Bonjour à tous,

je serais intéressé par mettre une bande réfléchissante sur mon topcase aussi,
ou l'as tu prise stp ?

Je te remercie

[martial]

Bon voila l’idée ma pris de rajouter un feux stop sur mon top case je sais bien qu’un kit existe mais comme je suis bricoleur voici ce que je fais
Pour commencer le top case avant démontage


Le feu stop donc je vais récupérais les pièces nécessaire


Pour commencer démontage de la partie orange réfléchissante qui tien par 5 vis a l’intérieur






Le feu stop démonté avec les trois pieces donc je vais me servire
1 :le fils pour la masse
2 : le support d’ampoule
3 : la lamelle pour le contacte sur le culot des ampoules qui sera coller dans le fond


Essais du support j’ai du le recouper car il était trop long


Mis en place de la lamelle de contact culot ( ) coller avec du double face


Pour le contact du couvercle j’utilise des fiche banane que j’ai récupérais


Apres avoir percé le couvercle (l’emplacement est déjà marque vu qu’il excite un kite)
Je mets en place les fiches


Avec des chute de cuivre je me suis fait deux lamelle pour effectuer le contact sur la partie inferieur du top case (emplacement déjà prévu d’avance toujours pour le kit ) que j’ai adapter


Sur cette photos on voit les deux fils qui sont souder sur les fiches banane l’un va sur la lamelle autre est souder sur le fils de masse l’autre


Apres avoir percer deux trous sur le support d’ampoule et contrepercer le top case mise en place du support


Remise en place de la partie déflecteur voila ce que sa donne plus foncer qu’avant la ou il y a les ampoules


Essais avec une grosse pile de 9V (ampoules 12v)voila ce que sa donne avec 2 ampoules puis 3(sera nettement mieux avec du 12V)



Voila pour le moment le reste plus tard il me reste a faire les contacte sur le top case et le support
Pour la continuité entre le toc case et le support j’ai déjà mon idée ,je mettrais la suite des que sa sera fait

Supert et félicitation , je dirais même plus ,ce n'est pas du bricolage met une idée de GENI , le résulta est vraiment au top sincère félicitation ;;; et merci pour tous ces préssieux conseil ,
